Для заданных балок требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и M, проверить правильность построения эпюр по правилам Журавского.

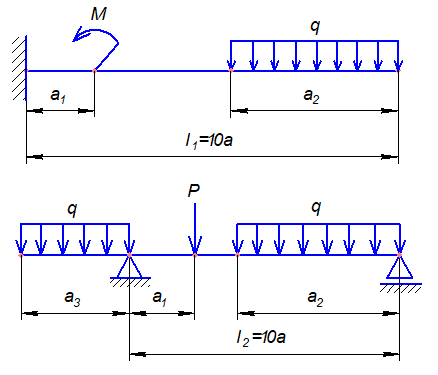

Для заданных балок требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и M, проверить правильность построения эпюр по правилам Журавского. Из условия прочности подобрать: для схемы а деревянную балку круглого поперечного сечения при [σ] = 8 МПа; для схемы б стальную балку двутаврового поперечного сечения при [σ] = 160 МПа. Проверить прочность балок по касательным напряжениям, в опасных сечениях построить эпюры нормальных и касательных напряжений.



Дано:

Р = 20 кH;

q = 10 кH/м;

М = 30 кH∙м;

l₁ = 1,1 м;

l₂ = 7 м;

α₁ = а;

α₂ = 8а;

α₃ = 3а;

[σ] = 8 МПа;

[σ] = 200 МПа;

[τ] = 4 МПа;

[τ] = 80 МПа
