Условие задачи
Для заданных двух систем балок (рис. 13) требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти максимальное М и подобрать:
1) для схемы а деревянную балку круглого поперечного сечения при [σ] = 80 МПа;
2) для схемы б стальную балку двутаврового поперечного сечения при [σ] = 160 МПа.

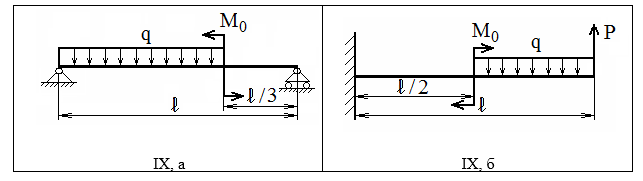

Рис 13
Ответ
Р = 40 кН
М0 = 50 кНм
q = 10 кН/м
а = 4 м
l = 2 м
= 160 МПа
Схема А

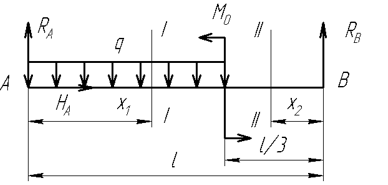

1. Составление плана сил (рис. 15)
Мысленно убираем опоры А и В, заменяем их связями НА, RA и RВ.
Рис 15
2. Составление уравнений статическ...
