Геометрические характеристики поперечных сечений стержней. Для заданного сечения, состоящего из двух фигур (профилей): вычертить сечение в масштабе; определить координаты центра тяжести сечения в исходных осях z_0y_0;
- Сопротивление материалов
Условие:
Геометрические характеристики поперечных сечений стержней.
Для заданного сечения, состоящего из двух фигур (профилей):
вычертить сечение в масштабе; определить координаты центра тяжести сечения в исходных осях z0y0;
построить центральные оси параллельные исходным;
построить главные центральные оси сечения; определить главные моменты инерции; определить главные радиусы инерции.

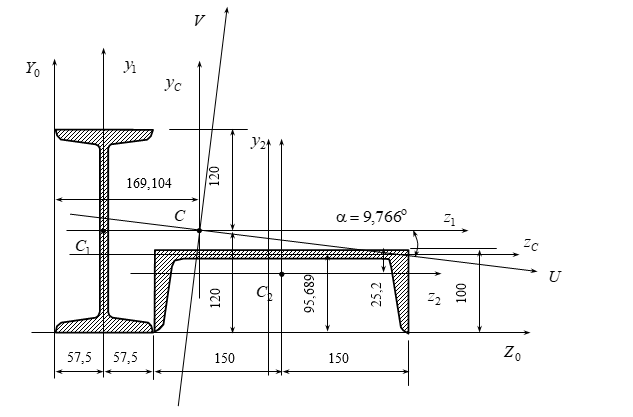

На чертеже должны быть указаны координаты центров тяжести отдельных фигур и центр тяжести всего сечения и расстояния между этими центрами. Результаты вычислений должны быть сведены в итоговую таблицу.
Решение:
Заданное сечение разбиваем на прокатные профили. Для прокатных профилей по ГОСТ 8240-89 Сталь горячекатаная. Швеллеры с уклоном полок и ГОСТ 8239-89 Сталь горячекатаная. Двутавры с уклоном полок выписываем геометрические характеристики
двутавр №24
Площадь
