Условие задачи
Из условия прочности подобрать размеры поперечных сечений стержней статически определимой системы и определить величину перемещения точки А.

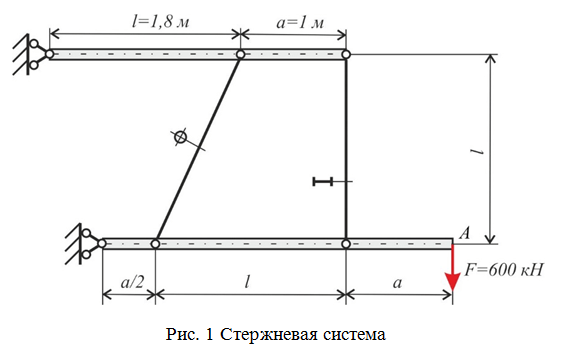

Схема стержневой системы и типы сечений (круг, двутавр) приведены на рис.1.
Содержание и порядок выполнения работы:
1. Вычертить в масштабе схему, указать численные значения заданных величин.
2. Составить уравнения равновесия и определить усилия в стержнях.
3. Подобрать из условия прочности сечения стержней (для круглого сечения - диаметр, для сечения в форме двутавра - номер стандартного профиля).
4. Определить величину изменения длины каждого стержня.
5. Построить в масштабе план перемещения точки А.
6. Найти аналитически и проверить графически горизонтальное, вертикальное и полное перемещение точки А.
Ответ
1. Выполним рисунок стержневой системы.
2. Определим внутренние усилия в стержнях.
Конструкция состоит из двух абсолютно жестких тел. Рассечём систему по стержням.
Действие стержней заменим внутренними усилиями N1 и N2.
