Условие задачи

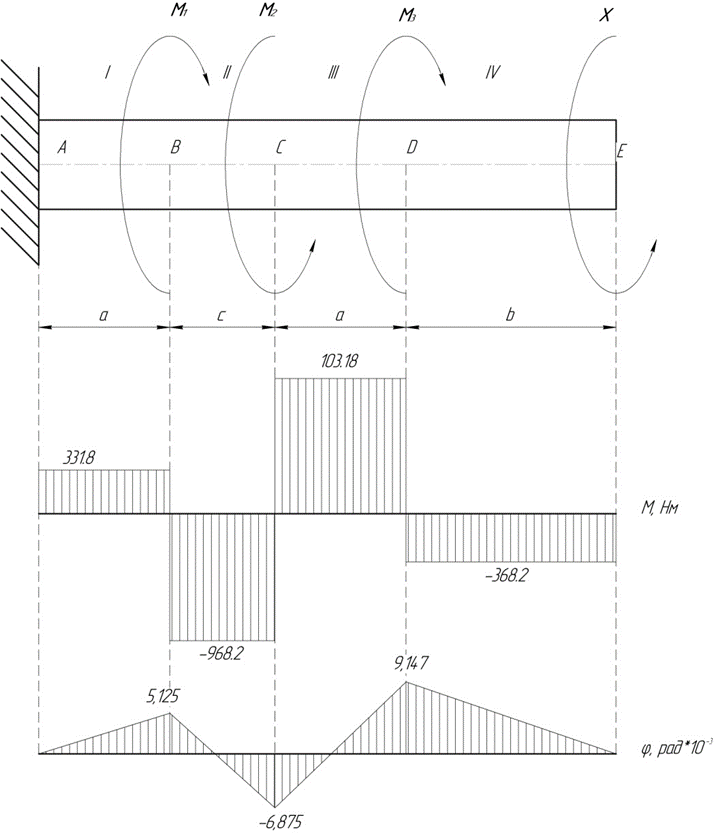

К стальному брусу круглого поперечного сечения приложены четыре крутящих момента М1, М2, М3, Х, три из которых известны. При заданном расстоянии между действующими моментами и модуле сдвига (упругости) стали G, равном 8·105 МПа, требуется: 1) установить, при каком значении момента Х угол поворота правого концевого сечения равен нулю; 2) при найденном значении момента Х построить эпюру крутящих моментов; 3) при заданном значении допускаемого напряжения [τ] определить диаметр вала из условия его прочности и округлить величину диаметра до ближайшей большей стандартной величины, равной 30, 35, 40, 45, 50, 60, 80, 90, 100 мм; 4) проверить, выполняется ли условие жесткости бруса при выбранном диаметре, если допускаемый угол закручивания [φ] = 1 град/м; 5) построить эпюру углов закручивания.
Исходные данные:
Ответ
Записываем условие, что угол поворота крайнего правого сечения вала равен нулю:
На каждом участке угол поворота определяется по формуле:
