Условие:

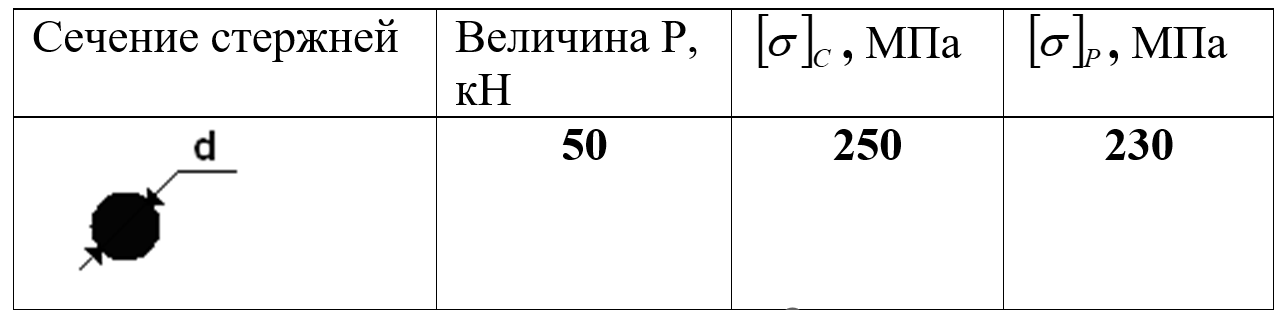

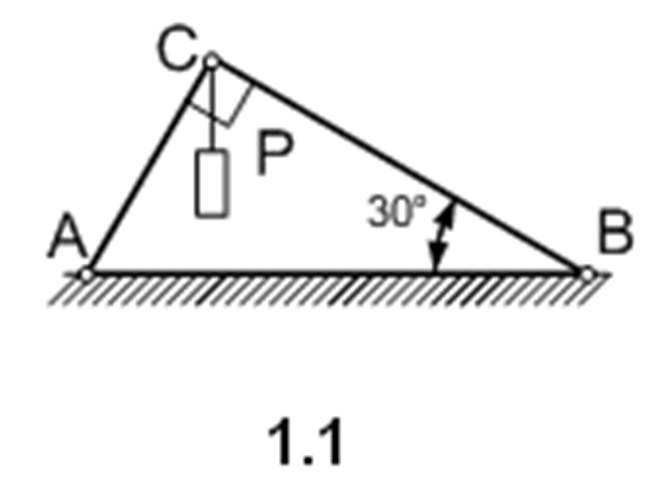

    Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рис.1). К шарнирному болту С привязан груз Р. Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение. Величина силы Р, форма сечения и допускаемые напряжения приведены в табл.1.

Решение:

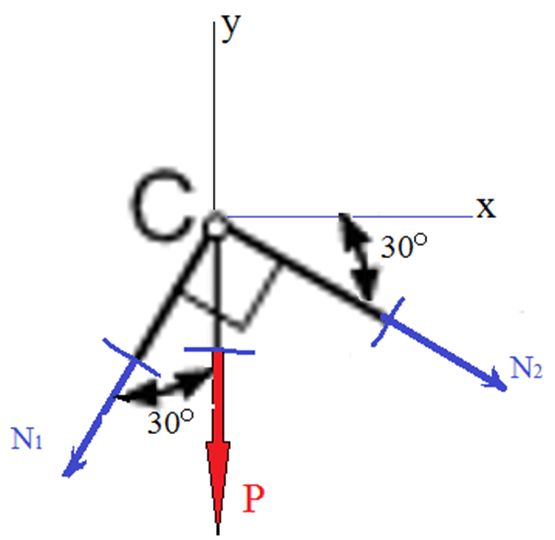

Вырежем узел С и рассмотрим его равновесие:

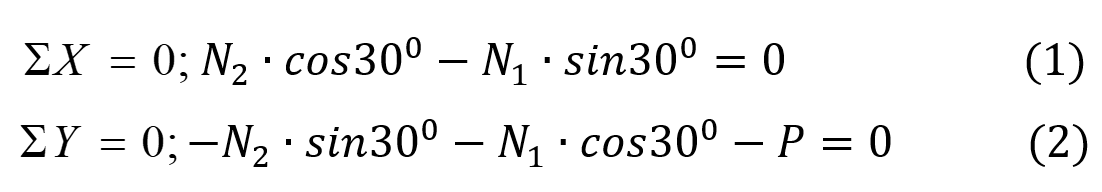

Запишем уравнение статического равновесия:


Откуда

N2 = N1∙tg300

Подставим в уравнение (2)

-N1∙tg300 ∙ sin300- N1 ∙ cos300= P (3)
