Найти реакции опор Построить эпюры , , Выполнить расчёт на прочность, проверочный Определим опорные реакции из уравнений равновесия:

Дата добавления: 02.01.2025

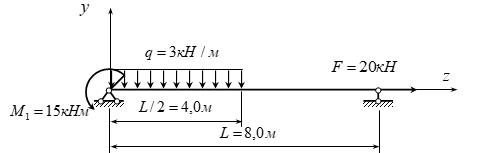

Условие задачи

Найти реакции опор

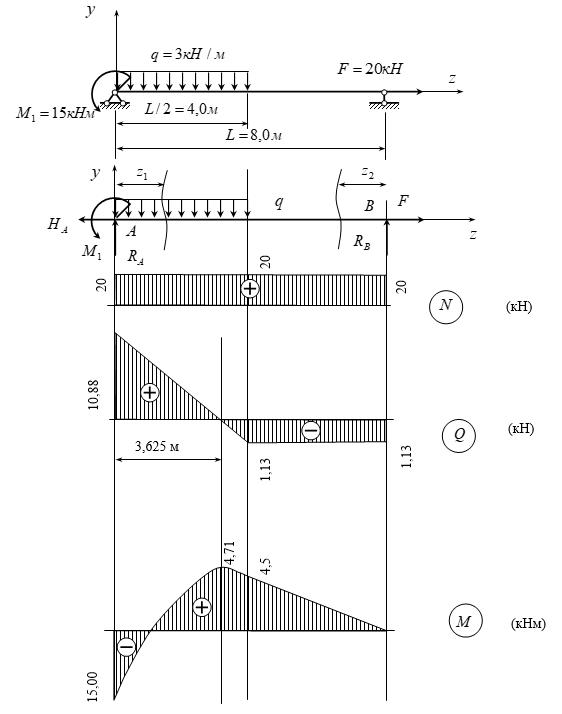

Построить эпюры N, Q , M

Выполнить расчёт на прочность, проверочный

Ответ

Определим опорные реакции из уравнений равновесия:

Проверка:
