Условие задачи
Для заданной стальной рамы требуется:
1. Определить реакции опор и выполнить проверку найденных реакций;
2. Построить эпюры нормальной и перерезывающей сил, изгибающего момента, выполнить проверку правильности построения эпюр методом вырезания узлов;
3. Из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения (сечение рамы состоит из двух швеллеров);
4. В опасных сечениях определить напряжения – максимальные касательные от Q, нормальные от N, сделать вывод о влиянии этих напряжений на прочность;
5. Определить смещение одного из сечений энергетическим методом, пренебрегая влиянием сил N и Q.
Для расчетов принять коэффициент запаса прочности n = 1.5.
Ответ
Дано:
l1 = 0,5м;
l2 = 2,5 м;
h= 1,5 м;
q = 12 кН/м;
M = 7 кНм;
P1 = 15кН;
Т = 260 MПa;
E = 1,9105 MПa.

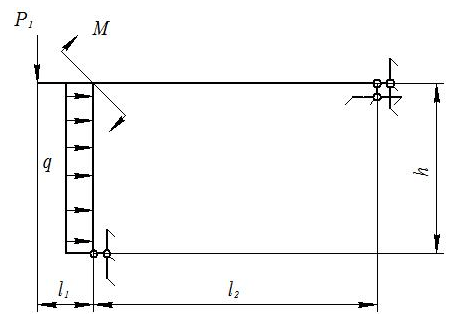

Рис.8.1

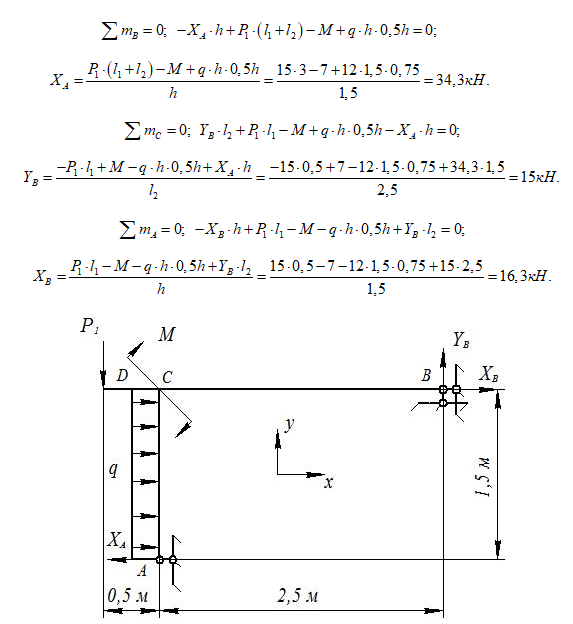

1. Определим опорные реакции. Составим уравнения равновесия.
Рис.8.2
Проверка:
