Условие задачи

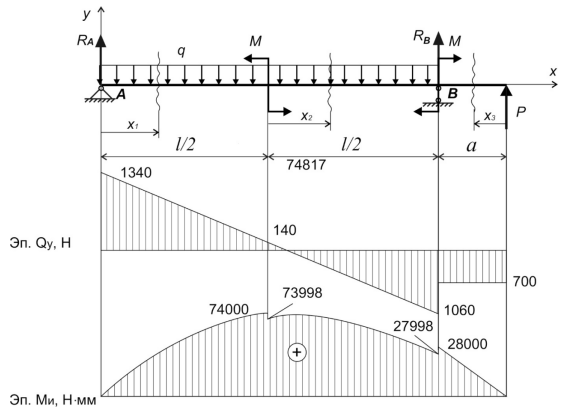

Определить реакции в опорах в зависимости от различных внешних воздействий (распределений нагрузки q, сосредоточенной силы Р и моментов М) и построение эпюры изгибающих моментов для расчета балки, и момент сопротивления сечения Wx для круглого и квадратного вида сечения.
Исходные данные:
a=40 мм; l=200 мм; М=2 Н·мм; q=12 Н/мм; Р=700 Н; [Ϭ]=100 МПа.
Ответ
1. Определим величину опорных реакций.
Составим уравнения статики:

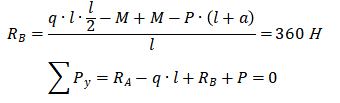

Отсюда
Отсюда
