Определить реакции во внешних и внутренних связях конструкции. Определить внутренние усилия в стержнях 1 и 2. Определить площади поперечных сечений деформируемых стержней 1 и 2 из условия прочности.
«Определить реакции во внешних и внутренних связях конструкции. Определить внутренние усилия в стержнях 1 и 2. Определить площади поперечных сечений деформируемых стержней 1 и 2 из условия прочности.»
- Сопротивление материалов
Условие:
1. Определить реакции во внешних и внутренних связях конструкции.
2. Определить внутренние усилия в стержнях 1 и 2. (собственный вес стержней не учитывать, горизонтальный стержень считать абсолютно жестким)
3. Определить площади поперечных сечений деформируемых стержней 1 и 2 из условия прочности.
4. Определить поворот горизонтального стержня и перемещение сечения в результате изменения длин стержней 1 и 2.

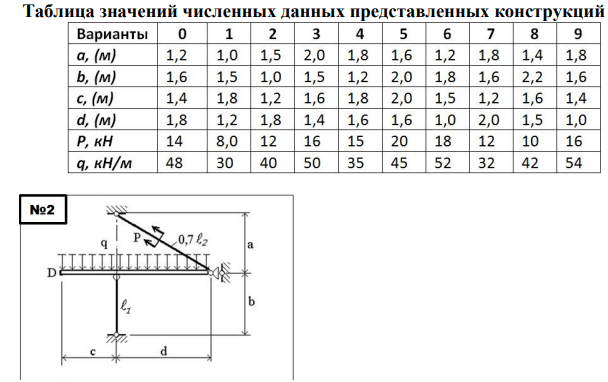

Общие данные: Материал стержней сталь Ст.3 Е = Е = 2 * 105 МПа,
Решение:
1. Определение реакции во внешних и внутренних связях конструкции:

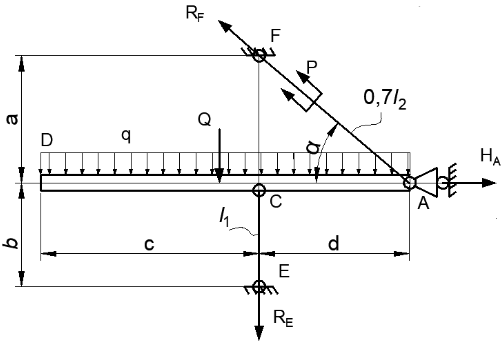

Изобразим систему в масштабе и покажем реакции в опорных устройствах, как это принято в "теоретической механике". Система имеет 3 опоры (внешние связи):
Из треугольника АСF:
