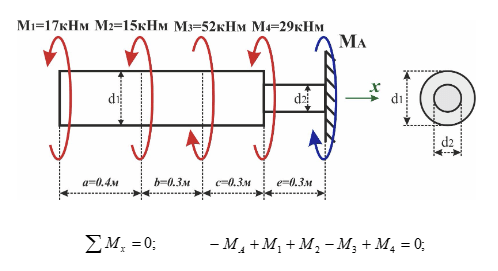

Определить реакцию опоры, построить эпюру крутящего момента, из условия прочности и условия жесткости определить размеры сечения вала, построить эпюру углов закручивания

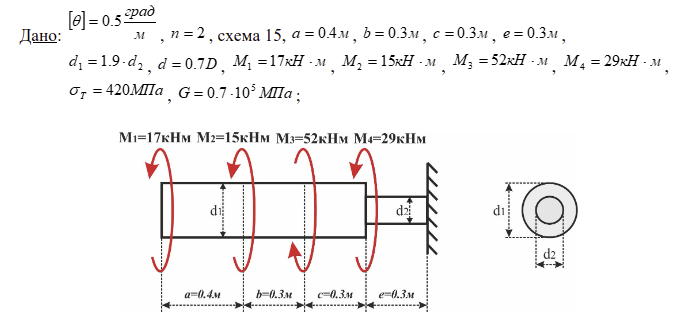

Требуется: вычертить в масштабе расчетную схему вала с указанием числовых значений нагрузок и линейных размеров; из условий равновесия вала определить неизвестный момент

Задана нагруженная плоская составная стержневая конструкция, состоящая из двух частей, связанных между собой шарнирной связью. Конструкция размещена на опорах.

1) из условия прочности по нормальным напряжениям определить размеры поперечного сечения (рассмотреть три варианта поперечного сечения балки: двутавровое, из двух швеллеров и заданное сечение);
