Определить в сечениях пространственной рамы (рис. 7.3) силовые факторы и построить их эпюры. На схеме рамы пронумеруем характерные сечения, в которых происходит либо изменение нагрузки.
- Сопротивление материалов
Условие:
Определить в сечениях пространственной рамы (рис. 7.3) силовые факторы и построить их эпюры.

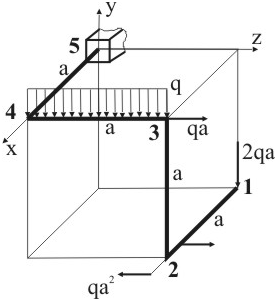

Рисунок 7.3
Решение:
1. На схеме рамы пронумеруем характерные сечения, в которых происходит либо изменение нагрузки, либо изменение сечения, либо это узел в котором соединяются стержни. Нумерацию начинаем со свободного сечения рамы.
2. Зададимся прямоугольной системой координат, начало которой расположим в заделке.
3. Поочередно, начиная со свободного сечения, выделим каждый из участков рамы. Сохраним все внешние нагрузки в пределах рассматриваемого участка. Действие отброшенной части рамы заменим действием в начале участка сосредоточенным моментом и сосредоточенной силой. Используя метод сечений, вычислим силовые ф...
