Подбор сечения растянутого стержня статически определимой системы. Расчетная схема строительной конструкции представляет собой статически определимую систему (рис. 2), состоящую из шарнирно закрепленного в т. С абсолютно

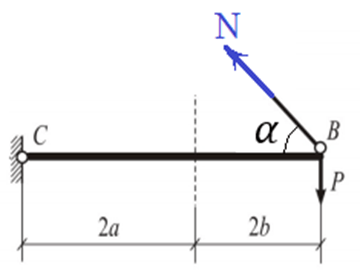

Подбор сечения растянутого стержня статически определимой системы. Расчетная схема строительной конструкции представляет собой статически определимую систему (рис. 2), состоящую из шарнирно закрепленного в т. С абсолютно жесткого стержня, который поддерживается невесомым ненагруженным стержнем АВ с шарнирно закрепленными концами. Система нагружена силой P и собственным весом G абсолютно жесткого стержня. Геометрические размеры и нормативные нагрузки представлены в таблице 2.

Требуется произвести расчет по первой группе предельных состояний, полагая класс сооружения по ответственности КС-3 (коэффициент надежности по ответственности γ_n =1,2).

1. Определить расчетное значение силы Р_р, приняв коэффициент надежности по нагрузке γ_f =1,2.
2. Определить расчетное значение собственного веса жесткого стержня G_р, приняв нормативную нагрузку q (вес 1 п. м) в соответствии с таблицей 2 и коэффициент надежности по нагрузке γ_f =1,1.
3. Определить значение расчетной продольной силы N в стержне АВ.
4. Подобрать сечение стержня АВ из двух стальных прокатных равнополочных уголков из стали марки С245, приняв коэффициент условий работы γ_с = 0,9, коэффициент надежности по материалу γ_m =1,025.
 5. Проверить прочность найденного сечения.
6. Определить удлинение ∆l стержня АВ, приняв модуль упругости стали E = 2,1∙105 МПа.

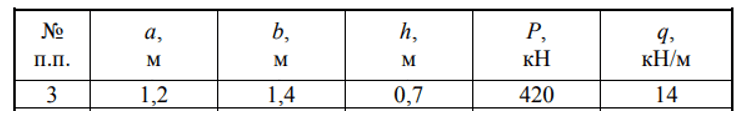

Таблица 2

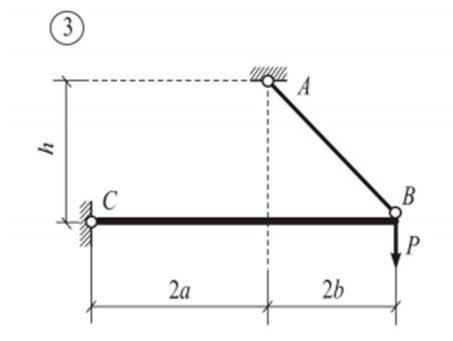

                                 Рис. 2
