Условие задачи
Построение эпюр поперечных сил и изгибающих моментов. Определение размеров поперечного сечения различной формы.
Для заданных схем балок требуется:
- Построить эпюры поперечных сил и изгибающих моментов Q и М;
- Из условия прочности для схемы «1», подобрать стальную балку в форме двутавра.
- Для схемы «2» стальную балку круглого сечения
.

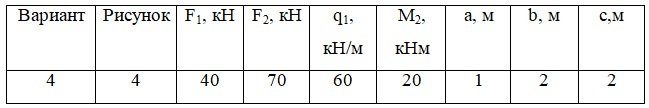

Таблица 3. Исходные данные к задаче

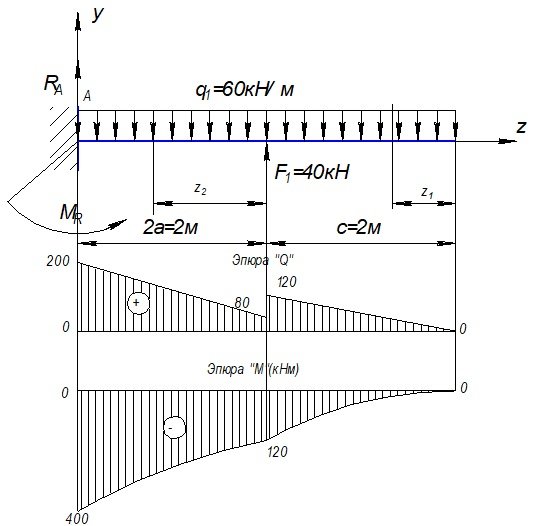

Рис.4 Эпюры поперечных сил и изгибающих моментов.
Ответ

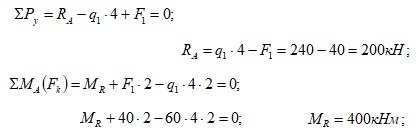

1. Определяем опорные реакции:
2. Определяем поперечные силы и изгибающие моменты и строим их эпюры:
Участок I
