Построить эпюры поперечных сил и изгибающих моментов. Из условия прочности на изгиб подобрать сечение: двутавр. В расчётах принять: Таблица 3 Исходные данные
«Построить эпюры поперечных сил и изгибающих моментов. Из условия прочности на изгиб подобрать сечение: двутавр. В расчётах принять: Таблица 3 Исходные данные»
- Сопротивление материалов
Условие:
Построить эпюры поперечных сил и изгибающих моментов. Из условия прочности на изгиб подобрать сечение: двутавр. В расчётах принять:

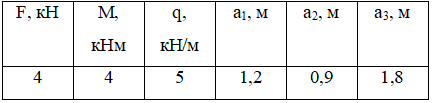

Таблица 3 Исходные данные
Рис. 1. Исходная схема
Решение:

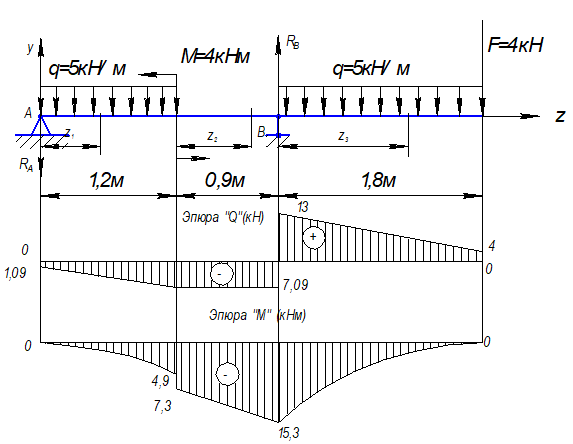

Рис. 2 Эпюры поперечных сил и изгибающих моментов.

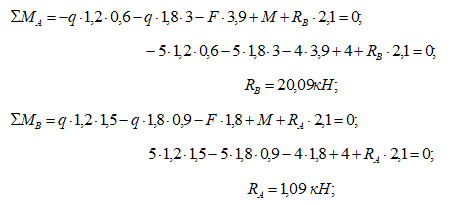

1.Определяем опорные реакции:
Проверка.
