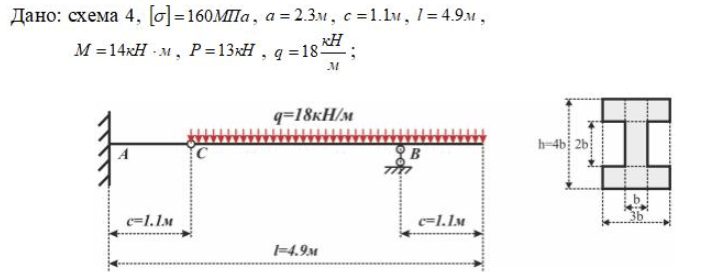

Условие задачи
Требуется:
1. Построить эпюры поперечных сил
и изгибающих моментов
.
2. Подобрать из расчёта на прочность по нормальным напряжениям сечение заданного прокатного или геометрического профиля.
3. Определить максимальные касательные напряжения, возникающие в балке.
4. Для сечения балки, в котором поперечная сила и изгибающий момент одновременно достигают максимальных или близких к ним значений, в точке на расстоянии ¼ высоты сечения от верхнего волокна определить главные напряжения.
Ответ

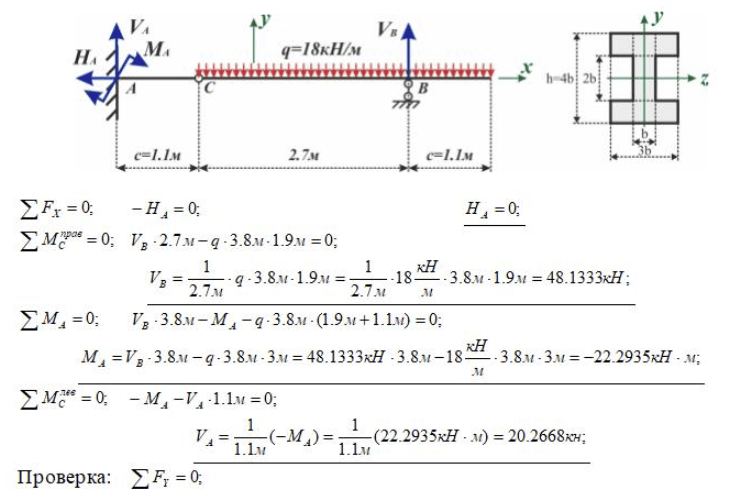

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
