Условие задачи
Шкив с диаметром
и с углом наклона ветвей ремня к горизонту
делает n оборотов в минуту и передает мощность N кВт. Два других шкива имеют одинаковый диаметр
и одинаковые углы наклона ветвей ремня к горизонту
, и каждый из них передает мощность N/2 (рисунок 1). Требуется:
1) определить моменты, приложенные к шкивам, по заданным N и n;
2) построить эпюру крутящих моментов Mкр;
3) определить окружные усилия
и
, действующие на шкивы, по найденным моментам и заданным диаметрам шкивов
и
;
4) определить давления на вал, принимая их равными трем окружным усилиям;
5) определить силы, изгибающие вал в горизонтальной и вертикальной плоскостях (вес шкивов и вала не учитывать);
6) построить эпюры изгибающих моментов от горизонтальных сил Mгор и от вертикальных сил Mверт;
7) построить эпюру суммарных изгибающих моментов, пользуясь формулой
(для каждого поперечного сечения вала имеется своя плоскость действия суммарного изгибающего момента, но для круглого сечения можно совместить плоскости Мизг для всех поперечных сечений и построить суммарную эпюру в плоскости чертежа; при построении эпюры надо учесть, что для некоторых участков вала она не будет прямолинейной);
8) при помощи эпюр Mкр и Мизг найти опасное сечение и определить максимальный расчетный момент (по III теории прочности);
9) подобрать диаметр вала d при
и округлить его значение.

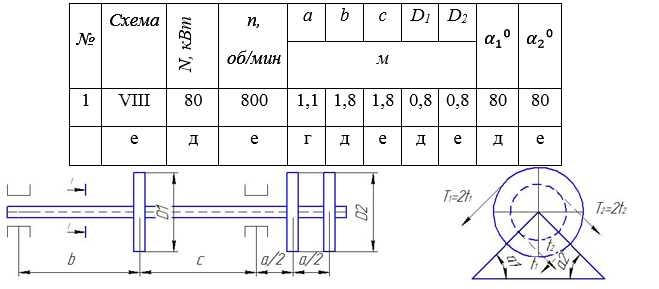

Числовые данные согласно шифру:
Рисунок 1
Ответ
Определим вращающие моменты, приложенные к шкивам, и построим эпюру крутящих моментов.
Вращающий момент на шестерне:
Вращающий момент на шкивах:
По этим данным строим эпюру крутящих моментов( рисунок 2)
О...
