Стальной ступенчатый брус нагружен сосредоточенными силами. Соотношение между площадями поперечных сечений приведены на рис. 1. Из условия прочности при растяжении найти площадь поперечного сечения А. Определить удлинение бруса.

«Стальной ступенчатый брус нагружен сосредоточенными силами. Соотношение между площадями поперечных сечений приведены на рис. 1. Из условия прочности при растяжении найти площадь поперечного сечения А. Определить удлинение бруса.»

23 января 2025
Сопротивление материалов

Условие:

Стальной ступенчатый брус нагружен сосредоточенными силами. Соотношение между площадями поперечных сечений приведены на рис. 1 а. Из условия прочности при растяжении найти площадь поперечного сечения А. Определить удлинение бруса.

Порядок выполнения задачи:

1. Методом сечений определить внутренние усилия и напряжения накаждом из участков. Найти наиболее напряженный участок.

2. Из условия прочности при растяжении найти требуемое значениеплощади поперечного сечения.

3. Вычислить фактические напряжения на каждом из участков. Построить эпюры внутренних усилий и напряжений.

4. Найти удлинения каждого из участков в отдельности. Определить перемещение характерных сечений. Построить эпюру перемещений.

Исходные данные: схема – 6; F₁=60кН; F₂=35кН; F₃=15кН; a=1,1 м; b=1,2 м; c=1,4 м; [Ϭ]=195 МПа; Е=2·10⁵МПа.

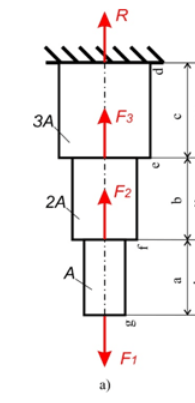

Рис. 1

Решение:

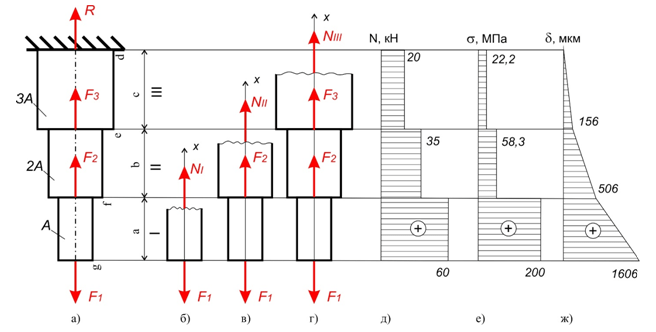

1. Делим брус на участки и присваиваем номер каждому участку. Данный брус имеет три участка I-III.В опоре возникает реакция R, которую не будем определять, так как для нахождения внутренних усилий будем рассматривать равновесие нижней части сечений.

Применяем метод сечений. Рассекаем брус на каждом участке и в сечении прикладываем внутреннее усилие продольную силу N, которую находим из условия ра...
