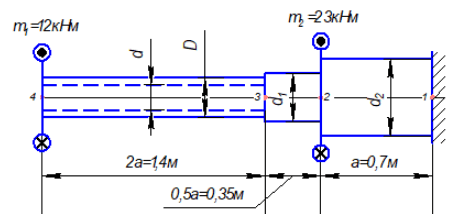

Стальной вал, закручивается двумя моментами m₁ и m₂. Два участка вала сплошные – имеют форму поперечного сечения в виде кругов диаметрами d₁ и d₂, а третий участок вала полый – имеют форму поперечного сечения в виде кольца с заданным отношением внутреннего диаметра d к наружному D. Требуется:

1) построить эпюру крутящих моментов;

2) из условия прочности по допускаемым касательным напряжениям [τ] определить размеры поперечных сечений участков вала и округлить их до ближайшей большей величины в мм;

3) построить эпюру углов поворота.

Дано:

α = 0,7 м;

m₁ = 12 кH∙м;

m₂ = 23 кH∙м;

[τ] = 80 МПа;

G = 8∙104 МПа;

c = d/D = 0,75
