Условие задачи

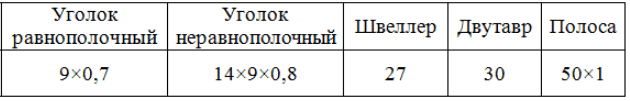

Задано сечение, составленное из двух элементов прокатного профиля и листа.
Требуется:
– определить положение центра тяжести сечения;
– вычислить осевые и центробежный моменты инерции сечения относительно центральных осей;
– определить положение главных центральных осей инерции сечения;
– вычислить величину главных центральных моментов инерции сечения;

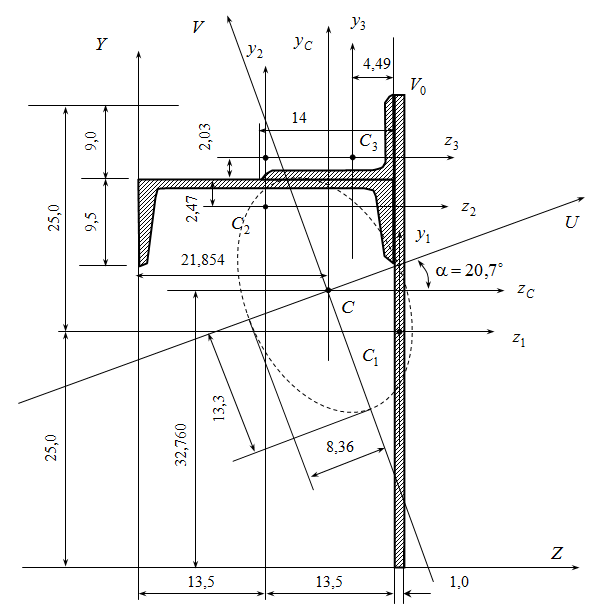

– вычертить в масштабе 1:1 или 1:2 сечение, показать все необходимые оси с указанием расстояний между ними и всеми размерами элементов, входящими в состав сечения;
–построить эллипс инерции.
Масштаб 1:4
Ответ
При вычислении все размеры берём в сантиметрах.
Определяем координаты центра тяжести в осях Z и Y
прямоугольник 50х1
координаты центра тяжести:
швеллер №27
координаты центра тяжести:
уголок неравнополочный ...
