Условие задачи
Требуется построить эпюру изгибающих моментов для рамы, показанной на рис. 5.3, a.
Исходные данные для расчёта: а= 2 м, P1= 6 кН, P2= 8 кН, т1= 9 кН×м .
Рис. 5.3. Заданная схема рамы (а)
Ответ
Для рамы, жёстко защемлённой одним концом, построение эпюры изгибающих моментов рекомендуется начинать с незакреплённого сечения (сечение A на рис. 5.3, б), не определяя опорных реакций.

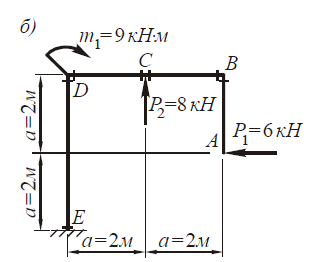

Рис. 5.3. расчётная схема (б)
Стержень AB (рис. 5.3, б) имеет один участок, в начале и конце которого вычисляются изгибающие моменты:
MA = 0, MB = P1 2 = 6 2= 12 кНм .
Откладываем найденные значения сл...
