Требуется: Построить эпюры перерезывающих сил и изгибающих моментов .Из условия прочности по нормальным напряжениям подобрать размеры поперечного сечения балки.
«Требуется: Построить эпюры перерезывающих сил и изгибающих моментов .Из условия прочности по нормальным напряжениям подобрать размеры поперечного сечения балки.»
- Сопротивление материалов
Условие:
Требуется:
1. Построить эпюры перерезывающих сил Qy и изгибающих моментов Mx.
2. Из условия прочности по нормальным напряжениям подобрать размеры поперечного сечения балки.
3. Проверить прочность подобранной балки по касательным напряжениям.
4. Построить эпюры распределения нормальных и касательных напряжений по высоте поперечного сечения балки.

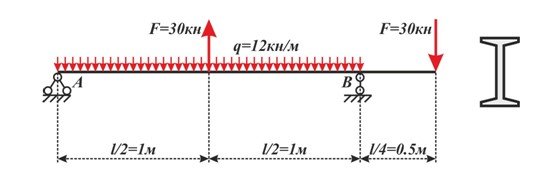

Дано: схема 9, вариант 3, сечение Г,
Решение:

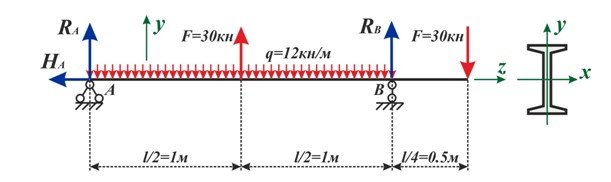

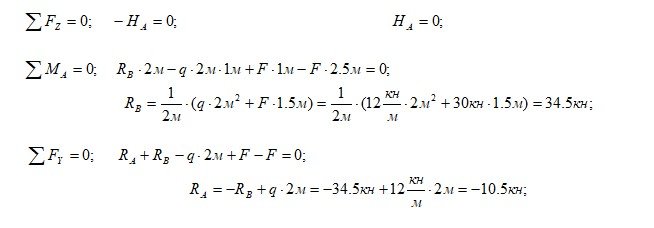

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов Mx на каждом участке.
