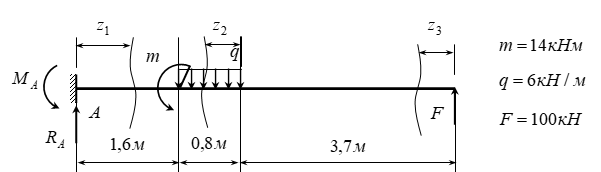

Требуется построить эпюры поперечной сиды и изгибающего момента. Из условия прочности по допускаемым напряжениям подобрать сложное поперечное сечение)

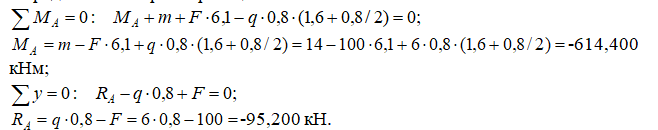

Определение опорных реакций.

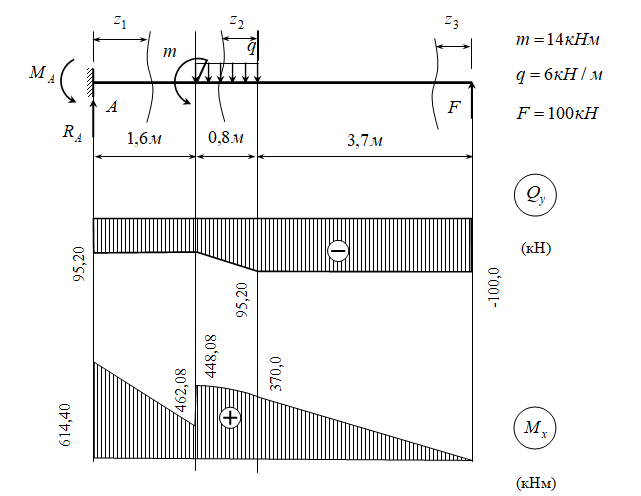

Построение эпюр изгибающих моментов и поперечных сил.

Балка имеет три участка. Проводим на каждом участке сечение на расстоянии z от начала участка. Из условия равновесия от...
