Вал (брус) круглого поперечного сечения (рисунок 41) нагружен внешними моментами: М2=10 кНм; М3=16 кНм; М4=5 кНм, a=0.1 м, b=0.15 м, с=0.35 м, d=0.1 м. Построить эпюры крутящих моментов и углов закручивания. Подобрать диаметр вала

«Вал (брус) круглого поперечного сечения (рисунок 41) нагружен внешними моментами: М2=10 кНм; М3=16 кНм; М4=5 кНм, a=0.1 м, b=0.15 м, с=0.35 м, d=0.1 м. Построить эпюры крутящих моментов и углов закручивания. Подобрать диаметр вала»
  • Сопротивление материалов

Условие:

Вал (брус) круглого поперечного сечения (рисунок 41) нагружен внешними моментами: М2=10 кНм; М3=16 кНм; М4=5 кНм, a=0,1 м, b=0,15 м, с=0,35 м, d=0.1 м.
Построить эпюры крутящих моментов и углов закручивания. Подобрать диаметр вала, если

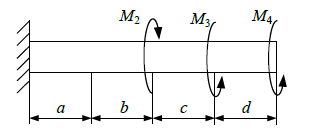

Рисунок 41 – Нагружение бруса круглого сечения.

Решение:

Разбиваем вал на четыре участка. Значения крутящих моментов в сечениях каждого участка находим, используя метод сечений (рассекаем вал и рассматриваем правую часть, отбрасывая левую).

По найденным значениям строим эпюру крутящих моментов (рисунок 42).
Применяем расчетное уравнение на прочность при кручении
