Определить диаметр вала из расчета на прочность. Рассчитать диаметр вала по заданному критерию прочности. Построить эпюры внутренних силовых факторов: изгибающих моментов Mx, My и крутящего момента Mz.

«Определить диаметр вала из расчета на прочность. Рассчитать диаметр вала по заданному критерию прочности. Построить эпюры внутренних силовых факторов: изгибающих моментов Mx, My и крутящего момента Mz.»
  • Сопротивление материалов

Условие:

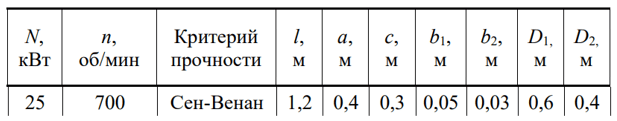

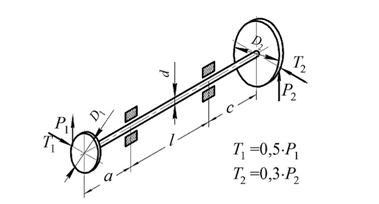

Для промежуточного вала электродвигателя, изображенного на схеме, требуется:

1. Составить расчетную схему нагружения вала, определить приложенные к валу нагрузки.

2. Построить эпюры внутренних силовых факторов: изгибающих моментов Mx, My и крутящего момента Mz.

3. Определить диаметр вала из расчета на прочность. Рассчитать диаметр вала по заданному критерию прочности.

У к а з а н и я:

Принять допускаемое напряжение для материала вала [σ] = 160 МПа. Найденный диаметр вала округлить до ближайшего значения по ГОСТ 6636-69 (допускаются следующие диаметры вала 20, 21, 22, 23, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 85, 90, 95, 100, 110, 120, 130 … мм).

Решение:

Расчет на прочность производится по эквивалентным напряжениям, определяемым по критерию Сен-Венана:

Для решения задачи необходимо построить эпюры изгибающих моментов Мх, Му и крутящих моментов Мz.

Представим расчетную схему вала в виде шарнирно опертой балки длиной 1.9м, нагруженной вертикальными силами Р1, Р2, горизонтальными силами Т1, Т2, крутящими моментами Мкр1, Мкр2.

Определим силы...
