Условие:

Вычертить схему нагружения балки с обозначением приложенных нагрузок.

Исходные данные:

F = n · q · α = 1,2 · q · α

M = m · q ·  α2 = 2,2 · q ·  α2

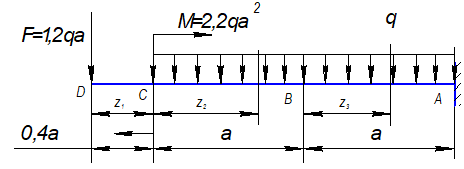

Рис. 1 Схема нагружения защемлённой балки.

Решение:

Разбиваем балку на три силовых участка АВ, ВС, СD для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем характерные ординаты.

Построение эпюр Q и М.

Рассмотрим участок I (CD)
