В трехфазную сеть с напряжением U включены три одинаковых приемника энергии. Сопротивления приемника равны R и XL или XC. Определить: Фазные и линейные токи.

В трехфазную сеть с напряжением U включены три одинаковых приемника энергии (рис. 4.1). Сопротивления приемника равны R и X_L или X_C.

Определить:

1. Фазные и линейные токи.

2. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.

3. Построить топографические диаграммы.

Задачу решить для случаев, когда приемники энергии соединены звездой (рис. 4.1, а), а затем треугольником (рис. 4.1, б). Сравнить полученные результаты.

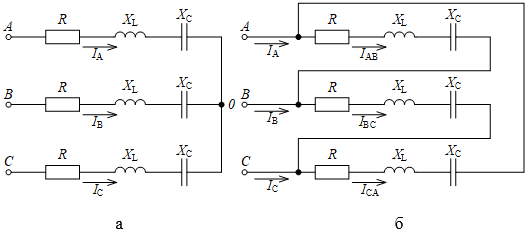

Рисунок 4.1 – Схема цепи
