Условие задачи
Откос сложен однородным грунтом с характеристиками:
γ = 18,3 кН/м3, φ=35 °, с = 29 кПа. Высота откоса Н=5,0 м, крутизна l:m, где m = 1,7. На поверхности откоса приложена равномерно распределенная нагрузка q = 23 кПа.

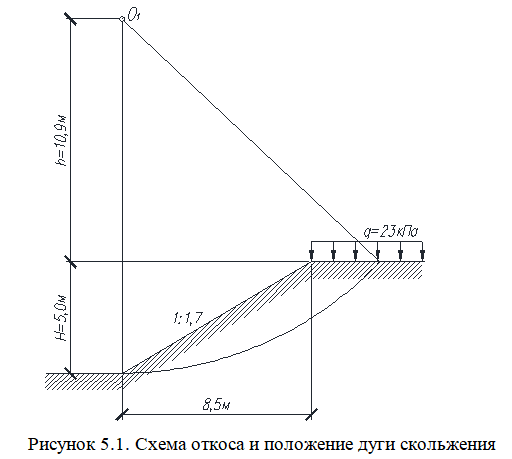

Определить коэффициент устойчивости откоса для h = 10,9 м. (рис. 5.1).
Ответ
Примем координатную систему xz; радиусом R=(h+H), проводим дугу окружности, выделив массив грунта DAB (рис. 5.2)
Координаты точек: О1 (0;-10,9); D (0;5); А (mH;0) или А (8,5;0).
Из ОО1В имеем
откуда
...
