Плита весом P = 3кН со сторонами AB = 3a , BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′.

«Плита весом P = 3кН со сторонами AB = 3a , BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′.»
  • Теоретическая механика

Условие:

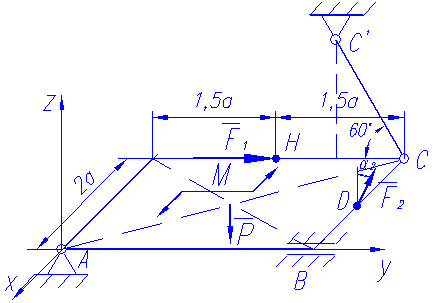

Плита весом P = 3кН со сторонами AB = 3a , BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′. На плиту действует пара сил с моментом M =5кН×м, лежащая в плоскости плиты, и две силы. Точки приложения сил (D, E, H) находятся на серединах сторон плиты, a = 0,8м. Определить реакции связей (опорные реакции) в точках А, В и С.

Исходные данные: Р = 3кН; М = 5кН×м; F1 = 4кН;  F2 = 6кН; a1 = 90°; a2 = 30°; a = 0,8м.

Решение:

Отбросим связи, их действие заменим реакциями связей рис. 1. Составляющие реакции подшипника В - Составляющие реакции шарнира А Реакция стержня - направленная вдоль стержня. Вес плиты приложим в центре тяжести, т.е. в центре плиты.
