Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре р МПа, внутренний диаметр крышки D мм, число болтов z

Дата добавления: 04.06.2024

Условие задачи

Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре р МПа, внутренний диаметр крышки D мм, число болтов z = 12, затяжка контролируемая. Материал болтов сталь 20, класс прочности болтов 4.6. Затяжка болтов контролируемая. Прокладка полиэтиленовая (рис. 3).  Предел текучести [σ]т для болтов класса прочности 4.6 принять равным 240МПа. Входные данные приведены ниже.


Используя параметры соответствующие индивидуальному варианту необходимо:

1. Вычертить в масштабе схему резьбового соединения.

2. Определить силу затяжки болтов.

3. Определить расчетный диаметр резьбы болта из условия прочности.

4. Принять стандартный диаметр болта согласно ГОСТ 9150-81.

Исходные данные для выполнения задания:

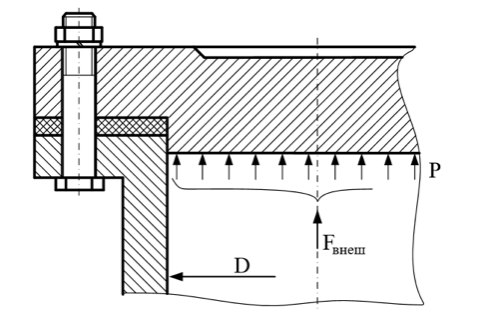

Рис. 3.

Ответ

Болты соединения считаем одинаково нагруженными. Внешняя нагрузка Fвнеш силы давления сжатого воздуха:

где давление сжатого воздуха в цилиндре,
