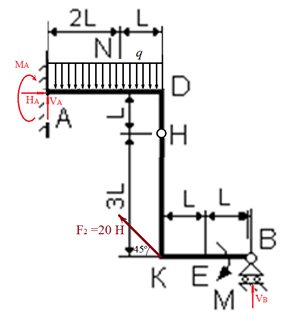

Рама, состоящая из двух абсолютно твердых ломаных стержней, соединенных между собой шарниром, закреплена в точке А жесткой заделкой, а в точке В прикреплена к шарнирной опоре на катках. Положение шарнира указано в табл.

Рама, состоящая из двух абсолютно твердых ломаных стержней, соединенных между собой шарниром, закреплена в точке А жесткой заделкой, а в точке В прикреплена к шарнирной опоре на катках. Положение шарнира указано в табл.

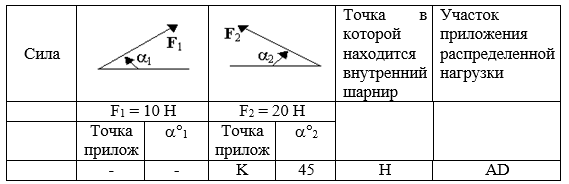

На раму действуют: пара сил с моментом  М=100 Н×м и сила, значение, направление и точка приложения которой указаны в таблице, а также распределенная нагрузка интенсивностью q=20 Н/м, приложенная на участке, указанном в таблице. Если распределенная нагрузка приложена на горизонтальном участке, то она действует вниз, а если на вертикальном, то вправо.

Определить реакции связей в точках А и В, вызываемые заданными нагрузками, а также реакцию внутренней связи. При окончательных подсчетах принять L=0,5 м.

Положение шарнира
