Цикл ДВС со смешанным подводом тепла, отнесённый к 1 кг рабочего тела с параметрами в первой точке 1: V_1 = 1,03 м^3/кг, р_2 = 33,15 бар = 3,315 МПа, р_5 = 3,25 бар = 0,325 МПа, и со следующими параметрами цикла: Δh_3-4 = 2507,55 кДж/кг;

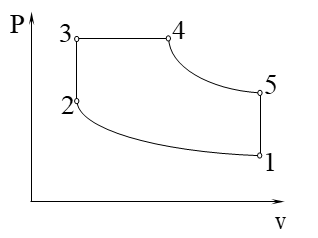

Задан идеальный термодинамический цикл тепловой машины со смешанным подводом тепла (Рис.1).

Рис. 1

Рабочим телом является газовая трехкомпонентная смесь. Тело совершает в тепловом двигателе круговой процесс (цикл) по преобразованию теплоты в механическую работу.

В цикле предполагается что процессы:(2—3) и (5—1) — изохорные; (3—4) — изобарный; (1—2) и (4—5) — политропные.

Требуется выполнить:

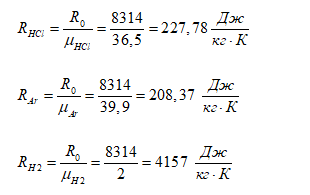

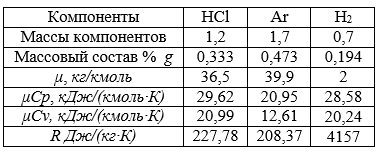

- для заданного состава смеси газов выбрать характерные для каждого компонента показатели и рассчитать их значения;

- во втором блоке необходимо рассчитать основные параметры состояния в пяти точках заданного цикла;

- в третьем блоке необходимо рассчитать для каждого процесса в цикле изменения внутренней энергии, энтальпии и энтропии;

- в четвертом блоке рассчитывается значения теплоты и работы, а так же определить термический кпд цикла;

- начертить на миллиметровом листе бумаги формата А4 в соответствующем масштабе график цикла в T-S координатам по полученным параметрам 5 точек.

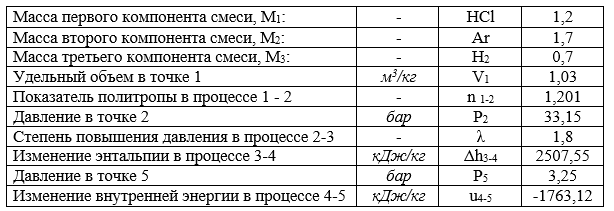

Условие задания

Цикл ДВС со смешанным подводом тепла, отнесённый к 1 кг рабочего тела с параметрами в первой точке 1:

V₁ = 1,03 м³/кг, р₂ = 33,15 бар = 3,315 МПа, р₅ = 3,25 бар = 0,325 МПа,

и со следующими параметрами цикла:

Δh_3-4 = 2507,55 кДж/кг; u_4-5 = - 1763,12 кДж/кг; n_1-2 = 1,201.

Степень повышения давления в процессе 2-3 λ = 1,8.
