Условие задачи
Для теоретической сушилки ( ∆ = 0) определите относительную экономию тепла на испарение 1 кг влаги при увеличении температуры t1 на 20%.
Сушилки с однократным использованием сушильного агента, в которых ∆1 = –200, ∆2 = 0, ∆3 = 200 кДж/кг исп. вл., если известны параметры сушильного агента на входе t1 = 150 °C, tм = 40 °С, а на выходе t2 = 65 °С. Начальная температура воздуха t0 = 20 °C.
Исходные данные:
∆ = 0
t0 = 20 °C , t1 = 150 °C, tм = 40 °С
t2 = 65 °С
Ответ

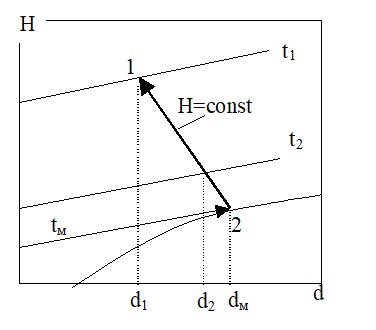

Находим точку пересечения изотермы t = tм с кривой =100 %
Из точки пересечения проводим прямую H=const и в месте пересечения ее с изотермами t1 и t2 находим точки 1 и 2.
По H-d-диаграмме определяем влагосодержание воздуха на входе d1 и на выходе d2 из сушильной установки.
В результате построения в реальной H-d диаграмме получаем для первого случая (когда t1 не изменялась): d1 = 6 г/кг исп. вл.,...
