Горизонтальная труба, состоящая из двух участков диаметром d1 = 75 мм и d2 = 60 мм длиной l1 = 30 м и l2 = 40 м соединяет два резервуара с постоянными уровнями воды H1 = 4 м и H2 = 1,5 м.
«Горизонтальная труба, состоящая из двух участков диаметром d1 = 75 мм и d2 = 60 мм длиной l1 = 30 м и l2 = 40 м соединяет два резервуара с постоянными уровнями воды H1 = 4 м и H2 = 1,5 м.»
- Теплоэнергетика и теплотехника
Условие:

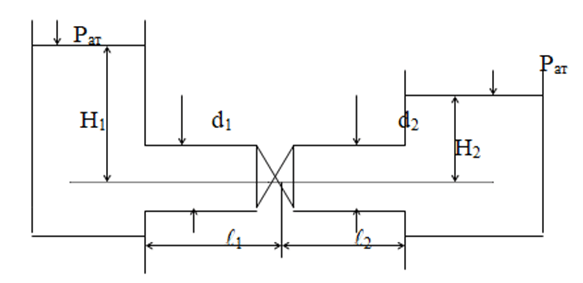

Горизонтальная труба, состоящая из двух участков диаметром d1 = 75 мм и d2 = 60 мм длиной l1 = 30 м и l2 = 40 м соединяет два резервуара с постоянными уровнями воды H1 = 4 м и H2 = 1,5 м. Определить расход воды, если коэффициент трения λ = 0,03, а коэффициент сопротивления вентиля ξв = 4.
Решение:

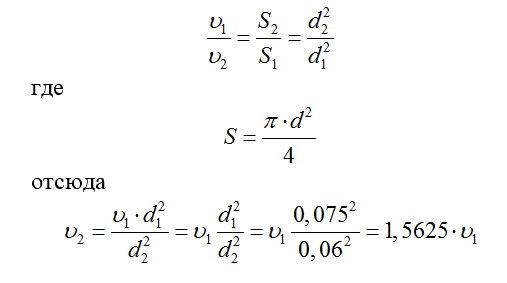

Из условия сплошности (неразрывности) для последовательного трубопровода:
Q1 = Q2 = Q3 =...= Qn = S1 1 = S2 2 = S3 3 =...= Sn n ,
отсюда
Потери напора при движении жидкости по трубе складываются из потерь на трение по длине и потерь на местных сопротивлениях:
