Производственно-технологическая цепочка состоит из нескольких технологических узлов типа R, S, T. В узлах типа R происходят процессы изготовления и наладки продукции; в узлах типа S – контроль за качеством выходной продукции различных цехов; узлы типа T предназначены для устранения дефектов у забракованной продукции. Транспортировка продукции между узлами производится в специальных контейнерах. Некоторый участок данного технологического процесса из одного узла типа S и одного узла типа T. Узел S оснащен двумя рабочими местами, а узел T – одним. Поступление нового контейнера для проверки качества происходит каждые a минут. Обработка контейнера в узле S занимает у одного рабочего b минут, а у другого – c минут.

d% контейнеров проходят проверку и попадают на другие узлы производственно-технологической цепи.

Контейнеры с продукцией, не прошедшей контроль качества, поступают из данного узла S в узел T, где в течение e минут ведется устранение их дефектов одним специалистом.

Требуется:

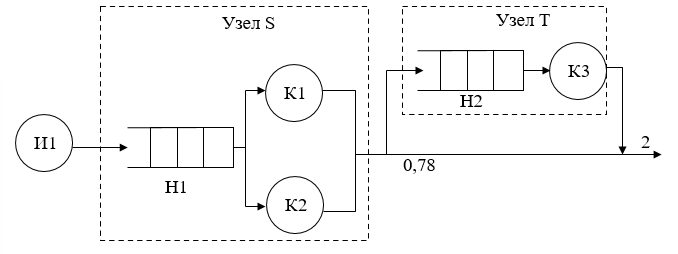

1) нарисовать схему функционирования данного технологического участка;

2) сформулировать показатель качества функционирования участка;

3) без использования программных средств разработать имитационную модель функционирования участка в течение 10 часов;

4) определить значение показателя качества с использованием модели.

Таблица – Исходные данные
