решение задачи на тему:

Рассчитать предельные размеры, допуски, натяги или зазоры, построить схему полей допусков. Нанести на схему предельные размеры, допуски, натяги или зазоры. Определить вид и систему посадок.

Дата добавления: 04.09.2024

Условие задачи

Рассчитать предельные размеры, допуски, натяги или зазоры, построить схему полей допусков. Нанести на схему предельные размеры, допуски, натяги или зазоры. Определить вид и систему посадок.

Посадка по ЕСДП СЭВ

Ответ

Дано:

Посадка по ЕСДП СЭВ

1.1 Предельное отклонение

1.1.1 Допуск на размер отверстия

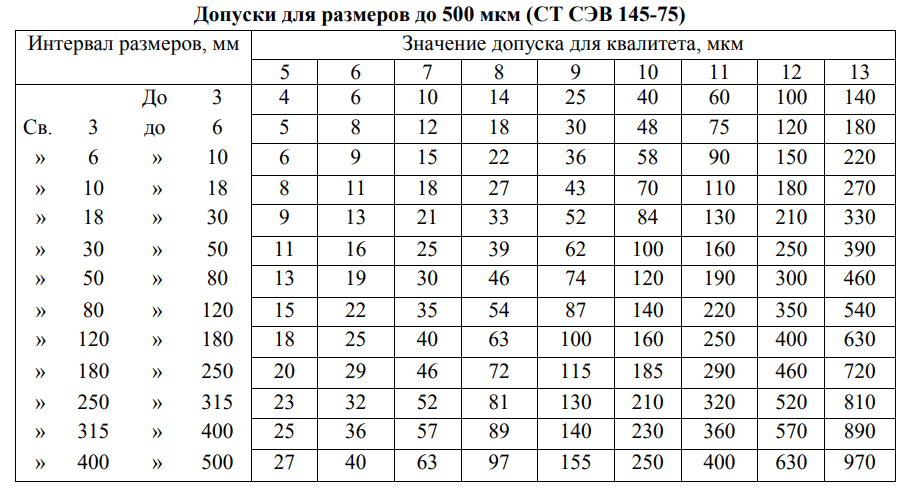

TD=87мкм=0,087мм

1.1.2 Допуск на размер вала

Td=140мкм=0,14мм

1.1.3 Для отверстия

TD=ES=87мкм=0,087...
