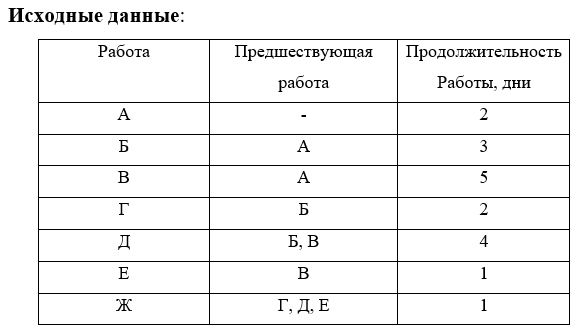

На основе приведенных ниже данных построить сетевую модель проекта, определить критический путь и резервы времени для операций. Отметить работы, лежащие на критическом пути проекта.

Строим сетевую модель проекта, отображающую взаимосвязи (отношения предшествования) согласно исходным данным (рис.1).

Рис.1 Сетевая модель проекта

Рассчитаем раннее начало (Трн) работ прямым проходом сети. Раннее начало выполнения работы представляет собой наиболее ранний из возможных сроков начала работы, определяется величиной наиболее длительного отрезка пути от начала проекта до начала рассматр...
