Условие:

Плановый отдел компании собрал полную информацию о видах и параметрах основных годовых работ. Известны технологическая последовательность работ, а также их продолжительность Тn, минимальное количество необходимых рабочих и фактически имеющееся количество исполнителей по каждой работе Nn.

Определите параметры сетевого графика: ранний срок свершения события tip; поздний срок свершения события tiп; резерв времени события ri; полный резерв времени работы rп, свободный резерв времени работы rсв, частный резерв времени работы rч

Постройте сетевой график в масштабе времени по ранним срокам свершения работ.

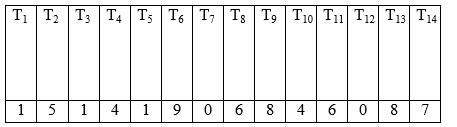

Таблица 1

Продолжительность работ, дни

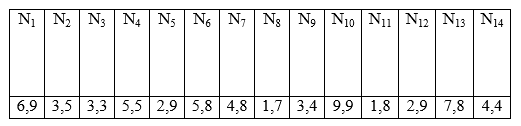

Таблица 2

Минимальное и фактическое количество рабочих по видам работ, чел

Таблица 3

Количество рабочих и продолжительность работ, дни

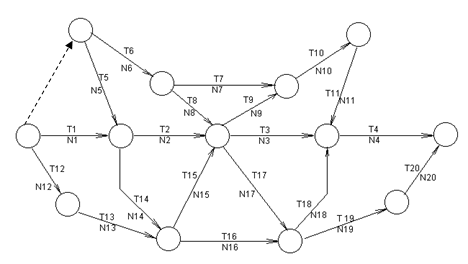

Рис. Сетевой график работ на 8-й год

Решение:

Представленный сетевой график относится к графикам, ориентированным на работы типа работа-дуга.

Проведем на графике расчет параметров сетевого графика:

ранний срок свершения события tip;

поздний срок свершения события tiп;

резерв времени события ri.

Результаты расчета представлены на рис. 1. Критический путь указан жирными стрелками.

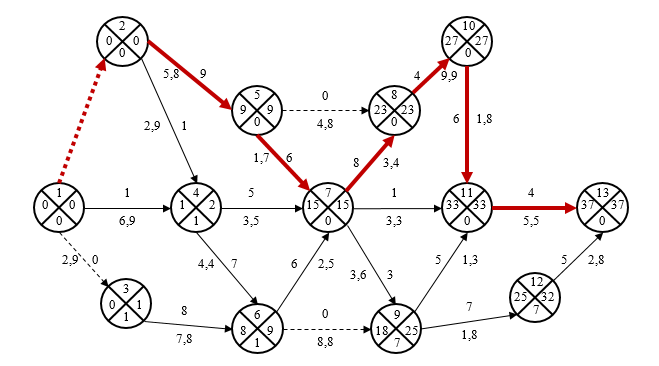

Рис. 1. Расчет сетевого графика компании
