Какие есть способы построения линии пересечения кривых поверхностей, в чем заключается их сущность? Какие точки линии пересечения поверхности плоскостью называют опорными?

1. Построение линии пересечения поверхностей с помощью вспомогательных секущих плоскостей

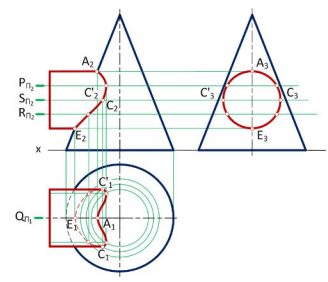

Построить линию пересечения конуса и цилиндра вращения

В первую очередь определяем характерные точки линии пересечения:

- Проекции высшей и низшей точек А2 и E2 определены при помощи вспомогательной фронтальной плоскости Q, которая пересекает поверхность цилиндра и конуса по крайним образующим. Горизонтальные пр...
