Условие задачи
Между строительным комбинатом и компанией «Фонтан» был подготовлен проект на строительство производственного объекта. Проект включал укрупненные виды работ с указанием продолжительности (ti) и сметные затраты (Сi) каждой из них (табл. 19).

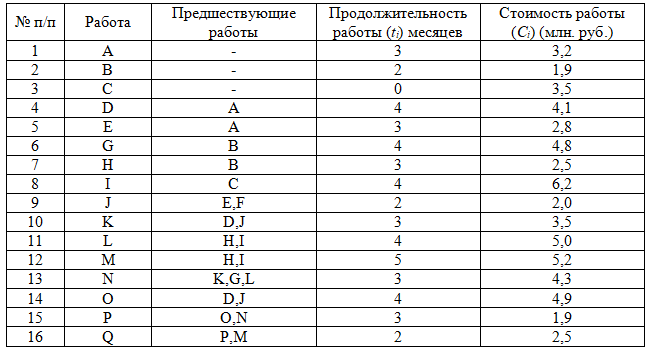

Таблица 19
Построить сетевой граф проекта и по нему получить следующие результаты:
1. Срок выполнения проекта (Т) в целом;
2. Наиболее ранние сроки начала и завершения выполнения всех работ по разрабатываемому проекту;
3. Наиболее поздние сроки начала и завершения выполнения всех работ по разрабатываемому проекту;
4. Величину запаса времени (резерв времени - TFi) для каждой работы;
5. Критический путь проекта;
6. Построить таблицу с наиболее ранними и наиболее поздними сроками начала и завершения выполнения всех работ. В табличном варианте выполнить все предыдущие пункты и результаты сравнить с результатами, полученными по сетевому графу.
7. Построить график Гантта;
8. Составить таблицы расходования средств по наиболее ранним и наиболее поздним срокам начала и завершения выполнения всех работ;
9. Получить суммарные и помесячные затраты всех работ;
10. Составить графики расходования средств по наиболее ранним и наиболее поздним срокам начала и завершения выполнения всех работ.
Ответ
Как видно из сетевого графа (рис. 7) критический путь для данного проекта проходит через работы A, E, J, K, N, P, Q, а продолжительность проекта в целом составляет Т = 19 месяцев, определяемая как сумма работ, лежащих на критическом пути.
Рис. 7. Сетевой график проекта строительства производственного объекта
Наиболее ранние (ESi; EFi) и наиболее поздние (LSi; LFi) сроки выполнения работ, а также рез...
