Условие:

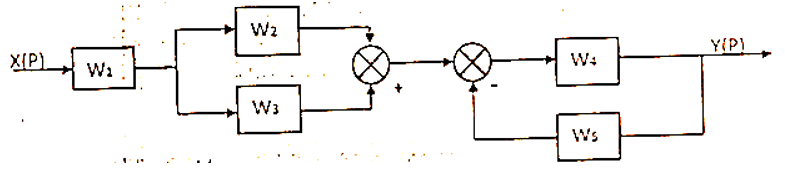

Найти эквивалентную передаточную функцию звеньев по схеме:

W1(p)=k1/(T1p+1); W2(p)=k2; W3(p)=k3p; W4(p)=k4/p; W5(p)=k5

Решение:

Рассмотрим участок с параллельным соединением звеньев 2 и 3: передаточная функция параллельного соединения есть сумма передаточных функций звеньев, поэтому:

W23(p)=W2(p)+W3(p)=k2+k3p

Участок с отрицательной обратной связью:
