На рисунке 27 изображена схема системы автоматического регулирования напряжения генератора постоянного тока. Регулятором в системе служит двухкаскадный усилитель. Первый каскад выполнен на транзисторной схеме и представляет собой безинерционное

Дата добавления: 09.10.2023

Условие задачи

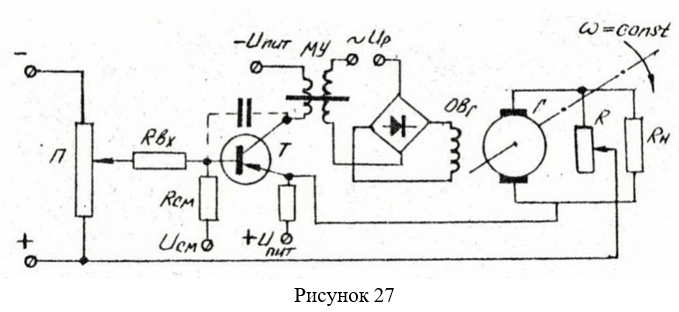

На рисунке 27 изображена схема системы автоматического регулирования напряжения генератора постоянного тока.

Регулятором в системе служит двухкаскадный усилитель. Первый каскад выполнен на транзисторной схеме и представляет собой безинерционное (идеальное усилительное) звено, коэффициент усиления которого КУ1= 4.

Второй каскад выполнен на магнитном усилителе и представляет собой апериодическое звено первого порядка

у которого Ку2 = 5; Ту=0,01с.

Объектом регулирования является генератор, обмотка возбуждения которого ОВг служит регулирующим органом и который имеет передаточную функцию, соответствующую апериодическому звену второго порядка

где    КГ =5с-1 - коэффициент передачи генератора;

ТЯ =0,025 с - постоянная времени якорной цепи;

ТГ =0,125 с - электромеханическая постоянная времени.

При данных параметрах система неустойчива. Характеристический по- лином замкнутой системы имеет выражение

где К=Ку1·Ку2·КГ = 100с-1 - коэффициент передачи разомкнутой системы.

При этом условие устойчивости не выполняется.

Требуется, не уменьшая значения коэффициента передачи системы, что привело бы к ее неработоспособности, привести систему в устойчивое состояние, ликвидировав при этом статическую ошибку. Задачу выполнить включением в контур регулирования последовательного корректирующего устройства.

Ответ

Для решения задачи используется метод синтеза корректирующего устройства при помощи логарифмических частотных характеристик (рисунок 28). Передаточная функция разомкнутой системы до коррекции будет иметь выражение:

На рисунке 28 изображены логарифмические амплитудная LНС и фазовая НС(НС=1+2+ 3) характеристики нескорректированной системы. Частоты сопряжений для ЛАЧХ находятся как

1=1/ТГ =8 с...
