Условие задачи
Человек случайно прикоснулся к электрической колодке (не закрыта съемной крышкой), через которую подается напряжение на электрический двигатель. Определить (исходные данные к решению задачи в таблице 4):
1) электрическое сопротивление тела человека;
2) ток, проходящий через человека, при случайном касании: оголенного фазного зажима;
3) при замыкании человеком двух зажимов;
4) при прикосновении к проводу с исправной изоляцией;
5) при прикосновении к проводу с ухудшенной изоляцией.
Исходные данные: двигатель питается от трехфазной сети с глухозаземленной нейтралью, сопротивление заземления нейтрали Ro = 4 Ом, линейное напряжение Uл=380 В, сопротивление исправной изоляции равно 0,5 МОм, сопротивление изоляции ухудшенного качества ‒ 20 кОм. Принять сопротивление кожи поверхности тела человека 900 Ом, сопротивление внутренних тканей организма 650 Ом, сопротивление обуви 250 Ом, сопротивление пола на площади, равной поверхности ступней ног 200 Ом.

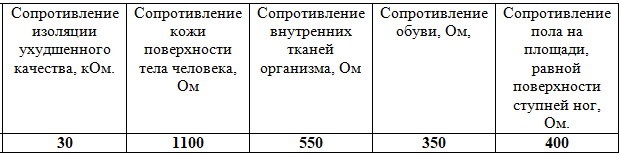

Таблица 4 ‒ Исходные данные
Ответ
Перечисленные варианты прикосновения могут привести к производственному электротравматизму.
1. Найдем общее сопротивление человека при протекании тока по контуру рука ‒ нога. Схема замещения сопротивления тела человека для случая протекания тока по контуру рука-нога показана на рис. 3.
Величины этих сопротивлений изменяются в широких пределах. Например, Rk, Rp сильно зависят от влажности: Rp составляет 200 ‒ 300 Ом, если кожа влажная, и десятки кило Ом при сухом состоянии кожи.
Сопротивление внутренних тканей организма составляет 500 ‒1000 Ом.
Сопротивление параллельной цепочки Rk, Rв... равно:
