Рассчитать защитное заземление для электрооборудования нап­ряжением до 1000 В, находящегося в производственном помещении. Мощность трансформатора, питающего электрическую сеть, равна W кВА. Нейтраль трансформатора изолирована от земли.

Расчет защитного заземления

Рассчитать защитное заземление для электрооборудования нап­ряжением до 1000 В, находящегося в производственном помещении.

Мощность трансформатора, питающего электрическую сеть, равна W кВА. Нейтраль трансформатора изолирована от земли. Производство размещено в климатической зоне К.

Учесть, что наряду с искусственным заземлением, рекомендует­ся использовать естественный заземлитель. Сопротивление естественного заземлителя равно r_е=20 Ом. Для искусственных заземлителей рекомендуется использовать трубы длиной l_э, диаметром d_э и полосовую сталь шириной в=40 мм и толщиной t_п = 4 мм. Рекомендуемая глубина заложения искусственного заземлителя равна h_п = 0,8 м. Исходные данные приведены в таблице 1.

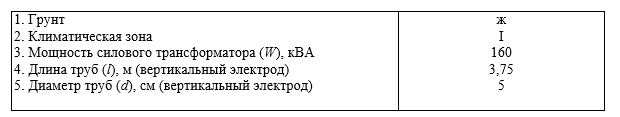

Таблица 1 ‒ Данные к расчету защитного заземления

Примечание:  ж ‒ суглинок полутвердый (слабовлажный) ((50 – 150) Ом·м)
