Проверить, обеспечена ли отключающая способность зануления в сети, (рис. 2, исходные данные к решению задачи принять по таблице 3), при нулевом защитном проводнике стальной полосе сечением 30×4 мм.

22 января 2025
Безопасность жизнедеятельности

Условие:

Проверить, обеспечена ли отключающая способность зануления в сети, (рис. 2, исходные данные к решению задачи принять по таблице 3), при нулевом защитном проводнике стальной полосе сечением 30×4 мм. Линия 380/220 В с медными проводами 3×25 мм² питается от трансформатора 65 кВА, 6/0.4 кВ со схемой соединения обмоток «треугольник звезда с нулевым проводом» (Δ Y_H). Двигатели защищены предохранителями I_Iном = 20 А (двигатель 1) и I_2ном= 12 А (двигатель 2). Коэффициент кратности тока К=3.

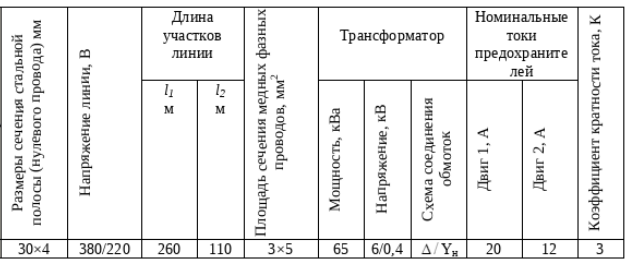

Таблица 3 ‒ Исходные данные к решению задачи

Решение:

Решение сводится к проверке условия:

I_к I_д

где I_к ‒ ток однофазного короткого замыкания, проходящий по петле фаза-нуль;

I_д = КI_ном ‒ наименьший допустимый ток по условию срабатывания защиты (предохранителя);

I_ном ‒ номинальный ток плавкой вставки предохранителя.

Выполнение этого условия обеспечит надежное срабатывание защиты при коротком замыкании (КЗ) фазы на запуленный корпус электродвигателя, т.е. соединенный нулевым защитным проводником с глухозаземленной нейтральной точкой трансформатора.

1. Определяем наименьшие допустимые значения токов для двигателей 1 и 2:

I_... = К I=320= 60 А;
