В рабочем помещении длиной А м, шириной В м, и высотой Н м размещены источники шума – ИШ1, ИШ2, …, ИШn с уровнями звуковой мощности L1, L2,...,Ln

В рабочем помещении длиной А м, шириной В м, и высотой Н м размещены источники шума – ИШ₁, ИШ₂, …, ИШ_n с уровнями звуковой мощности L₁, L₂,...,L_n (рисунок 1). Источник шума ИШ₁ с заключен в кожух.

В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью Sдв=2,5 м². Расчетная точка находится на расстоянии ri от источников шума.

Рисунок 1 ‒ Схема расположения оборудования – ИШ на участке и расчетной точки ‒ РТ

Рассчитать:

1) уровни звукового давления в расчетной точке – РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах, расчеты проводить в соответствии с п. 3.1;

2) звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери, расчеты производить с соответствии с п. 3.2;

3) звукоизолирующую способность кожуха для источника ИШ₁, источник шума установлен на полу, размеры его в плане – (a×b) м, высота – h м, подобрать материал для кожуха, расчеты проводить в соответствии с п. 3.3;

4) снижение шума при установке на участке цеха звукопоглощающей облицовки, расчеты проводить в соответствии с п. 3.4;

Акустические расчеты проводятся в восьми октавных полосах на среднегеометрических частотах 63, 125, 250, 500, 1000, 2000, 4000, 8000 Гц, однако, в связи с повторяемостью и трудоемкостью, расчеты в практической работе студенты проводят не по всем частотам, а по указанию преподавателя (3 – 4 частоты). В данной работе расчеты производятся на частотах 500, 1000, 4000.

Исходные данные для расчета

Вариант заданий уровней звуковой мощности источников шума

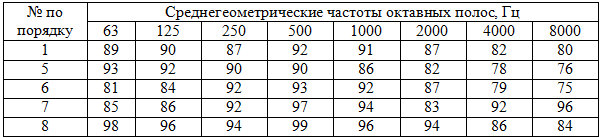

Таблица 11 ‒ Уровни звуковой мощности оборудования LPi, дБ

Таблица 12 ‒ Габаритные размеры участка цеха, кабины, источника шума ИШ₁, размещение оборудования
