1) Для заданной кривой намагничивания получите аппроксимирующее выражение вида  . По полученному выражению постройте кривую намагничивания и сравните ее с заданной.

1) Для заданной кривой намагничивания получите аппроксимирующее выражение вида  . По полученному выражению постройте кривую намагничивания и сравните ее с заданной.

2) Считая, что напряжение в катушке с сердечником синусоидально, найдите временную функцию тока в ней при шести значениях напряжения. Максимальная величина напряжения выбирается такой, чтобы сердечник был насыщен.

3) Для выбранных значений напряжения найдите действующие значения тока в катушке с сердечником и постройте вольт-амперную характеристику (ВАХ) этой катушки для действующих значений.

4) Используя полученную ВАХ катушки, постройте ВАХ цепи.

5) Найдите форму тока в катушке с сердечником при выбранном максимальном напряжении графически и постройте в одной системе координат первую, третью гармоники и суммарную временную функцию тока, найденную аналитически.

Кривая намагничивания:

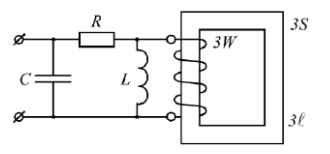

Исходные данные:
