Условие задачи
1. Изобразите схему Вашего варианта задания в соответствии со значением N0 (рис. 3.1) и составьте таблицу значений параметров элементов схемы в соответствии со значением N1 (табл. 3.1).
2. Определите число узлов Nу, число ветвей Nв. Задайте предполагаемое направление тока в каждой ветви. Определите число независимых уравнений, составляемых по первому закону Кирхгофа, и запишите их. Определите число уравнений, составляемых по второму закону Кирхгофа, и запишите их.
3. Рассчитайте баланс мощностей источников и потребителей и укажите единицу измерения мощности.
Ответ
1. Составляем расчетную схему цепи.

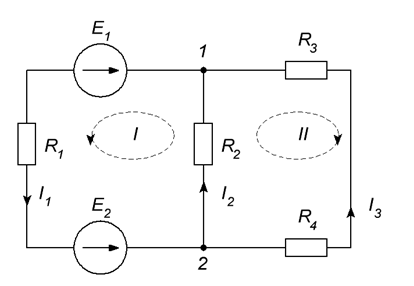

2. Заданная схема имеет Ny = 2 узла (1 и 2) и Nв = 3 ветви. На расчетной схеме обозначены токи в ветвях и заданы их направления.
Для расчета токов по законам Кирхгофа необходимо составить Ny -1 = ...
