Условие задачи
1) Найти амплитудный спектр заданного в табл.7 сигнала при A=1 B и tИ=10 мкс. Построить график.
2). Произвести дискретизацию заданного сигнала. Определить интервал дискретизации, количество отсчетов и значения дискретного сигнала в отсчетные моменты времени. Записать в аналитической форме найденный дискретный сигнал. Построить и сопоставить графики аналогового и дискретного сигналов.
3). Определить и построить график амплитудного спектра найденного дискретного
сигнала. Сопоставить между собой спектры дискретного и аналогового сигналов.
4). Найти изображения дискретного сигнала на р-плоскости и Z-плоскости.

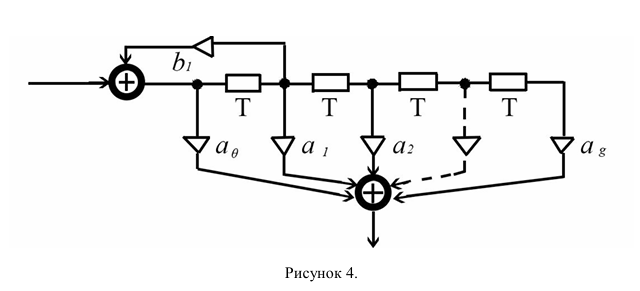

5). По заданной канонической схеме дискретной цепи (рис.4) найти операторный
коэффициент передачи и системную функцию.
6). Составить уравнение, связывающее отсчеты входного и выходного сигналов.
Рассчитать дискретный сигнал на выходе заданной цепи, считая, что на ее входе действует найденный в п.2 дискретный сигнал. Параметры цепи представлены в табл. 8. Построить графики выходного дискретного сигнала и соответствующего ему аналогового сигнала. Сделать вывод о преобразовании сигнала в заданной цепи.
7). В порядке учебно-исследовательской работы по указанию преподавателя произвести расчет выходного дискретного сигнала одним из нижеперечисленных методов: методом дискретной свертки, спектральным, операторным, методом Z-преобразования.
Исходные данные:

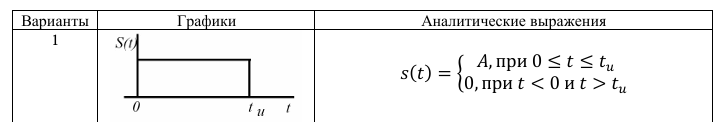

Таблица 7.

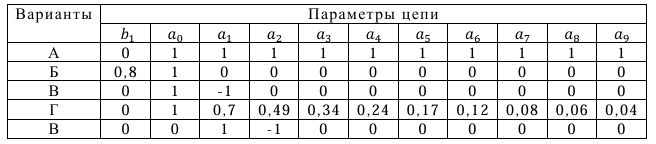

Таблица 8 (вариант В)
Ответ
1)Найти амплитудный спектр заданного сигнала при A=1 B и tИ=10 мкс. Построить график.
Сигнал задан аналитическим выражением:
Определим выражение для спектральной плотности:
Аналитическое выражение для а...
