1. Нарисовать схему двухполупериодного мостового выпрямителя с Lф фильтром. 2. Нарисовать временные диаграммы: а) напряжения на вторичной обмотке трансформатора; б) напряжения на выходе выпрямителя напряжения

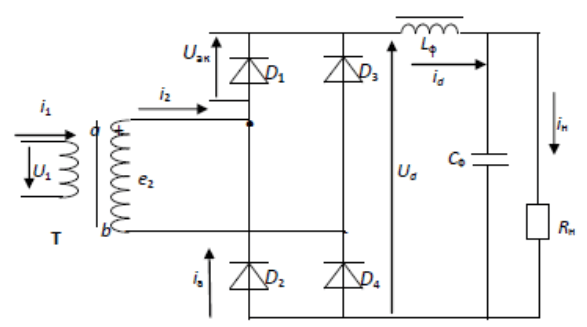

1. Нарисовать схему двухполупериодного мостового выпрямителя с L_ф фильтром.

2. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя напряжения U_d.

в) напряжения на нагрузке;

г) тока нагрузки;

д) тока диода;

е) напряжения между анодом и катодом диода;

ж) тока вторичной обмотки трансформатора;

з) тока первичной обмотки трансформатора;

3. Нарисовать эквивалентную схему замещения выпрямителя.

4. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:

а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и коммутационных потерь;

б) Напряжение на вторичной обмотке трансформатора Е₂;

в) коэффициент трансформации трансформатора  К_ТР;

г) допустимое среднее значение тока диода  I_a;

д) допустимое максимальное значение тока диода  I_a.max;

е) максимальное напряжения между анодом и катодом диода  U_ak;

ж) действующее значение тока вторичной обмотки трансформатора I₂;

з) действующее значение тока первичной обмотки трансформатора I₁;

и) коэффициент пульсации на выходе выпрямителя q_d;

к) коэффициент сглаживания фильтра S;

л) необходимую величину L_ф.

5. Действующее значение напряжения сети                  U_сети = 220 В ;

Среднее значение напряжения на нагрузке                  U_н = 24 В;

Сопротивление нагрузки                                                 R_н = 48 Ом;

Сопротивление потерь                                                    r_потерь = 2 Ом;

Падение напряжения на диоде                                       Δ U_ak = 0,7 В.

Коэффициент пульсации на нагрузке                            q_н = 1%

Индуктивность рассеяния трансформатора                 L_a = 10мГн
